メラミンポストフォームブース モンドブース

MondeBooth メラミンポストフォームブース モンドブース

メラミンポストフォームブースは、表面メラミン化粧板が木口面まで一体で覆われているため、滑らかで洗練されたデザインです。また、長くキレイに保つことができるトイレブースです。

モンドブースの特徴

標準仕様

表面材 メラミン化粧板
コア表面芯材 MDF
芯材 ペーパーハニカムコア
枠材 LVL MDF
パネル厚 40mm
パネル製作可能寸法 フロント・コーナー 幅150~1100mm 高さ2920mm以下
エンド 幅80~1100mm 高さ2920mm以下
サイド 幅150~1200mm 高さ2920mm以下
ドア 幅600× 高さ2100mm相当以下
(ドア重量20kg以下)

標準柄

  • BYP-5769D2

    BYP-5769D2
    アッソウォールナットホワイト

  • BYP-5769D2

    BYP-5767D2
    ルフトチェリーホワイトナチュラル

  • BYP-5769D2

    BYP-5762D2
    アッソウォールナットホワイトナチュラル

  • BYP-5770D2

    BYP-5770D2
    アッソウォールナットライト

  • BPEX-5772D2

    BPEX-5772D2
    アッソウォールナットダークブラウン

  • BWP-1981U

    BWP-1981U
    ホワイト

  • BWP-1982U

    BWP-1982U
    クリーミーホワイト

  • BYP-5775D2

    BYP-5775D2
    セータメープルナチュラル

  • BYP-5765D2

    BYP-5765D2
    ルフトチェリーウォームナチュラル

  • BYP-5768D2

    BYP-5768D2
    ルフトチェリーライトミディアム

  • BYP-5766D2

    BYP-5766D2
    ルフトチェリーミディアム

  • BPEX-5771D2

    BPEX-5771D2
    アッソウォールナットミディアム

  • BWP-7023U

    BWP-7023U
    クリーミーベージュ

モンドブース 形状 開き戸タイプ(指挟み防止付き)

横方向断面図

モンドブース横方向断面図
モンドブース横方向断面図A
モンドブース横方向断面図B
モンドブース横方向断面図C
モンドブース横方向断面図D
モンドブース横方向断面図E
モンドブース横方向断面図F

縦方向断面図

モンドブース縦方向断面図

標準金具

スライドボルト
表示付ボルト
SK把手

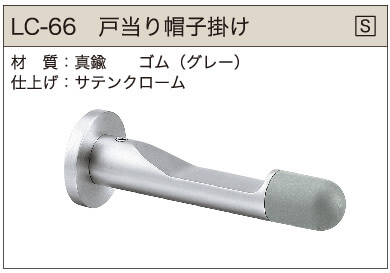

戸当り帽子掛け
戸当り
グレビティヒンジ
オリジナルステンレス

開き戸タイプ(指挟み防止付き)非常時解錠仕様NEW

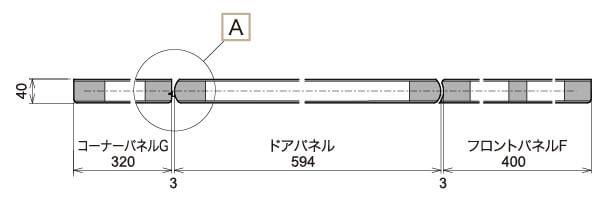

横方向断面図

横方向断面図

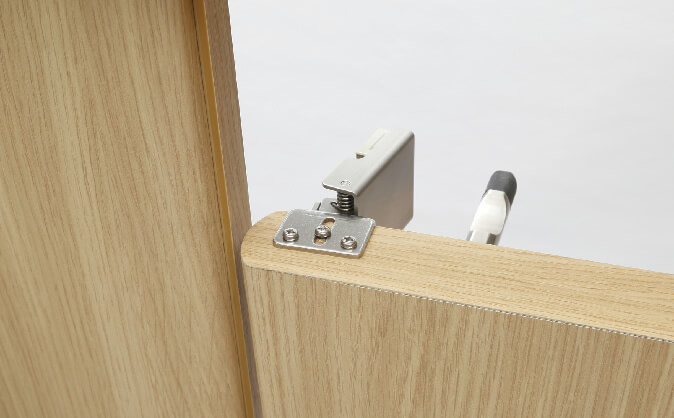

非常の際に、ブース外側からドア上部の戸当りと鍵の固定を解除し、
内開きのドアを外側に開くことができます。

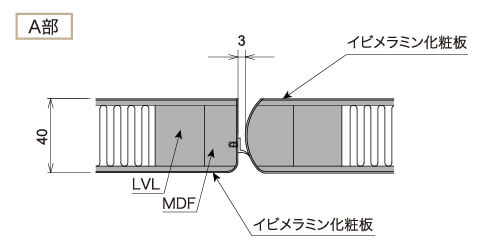

横方向断面図説明

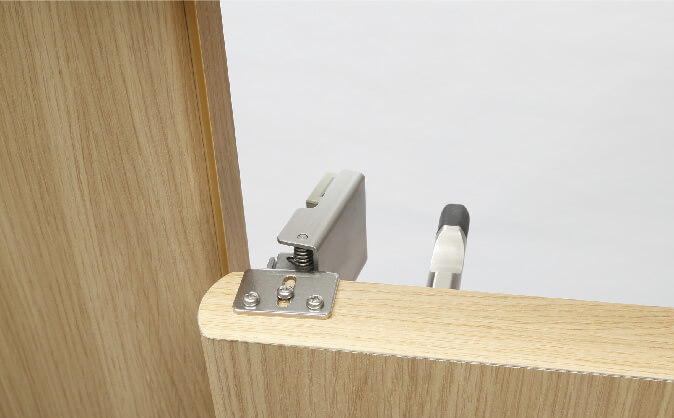

非常解戸当り固定の状態

非常解戸当り固定の状態

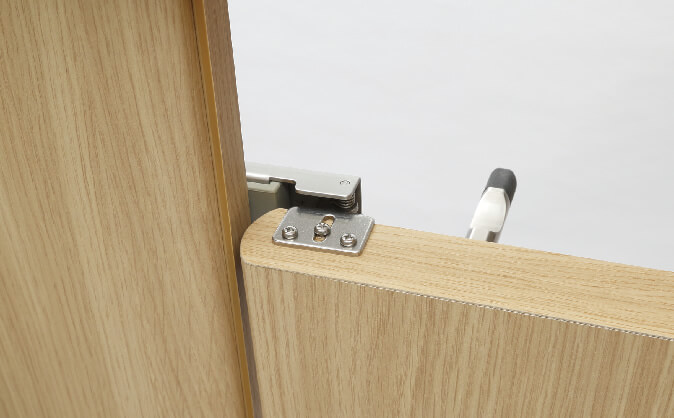

非常解戸当りが解除された状態

非常解戸当りが解除された状態

ドアを外側に引き出すことが可能

ドアを外側に引き出すことが出来ます

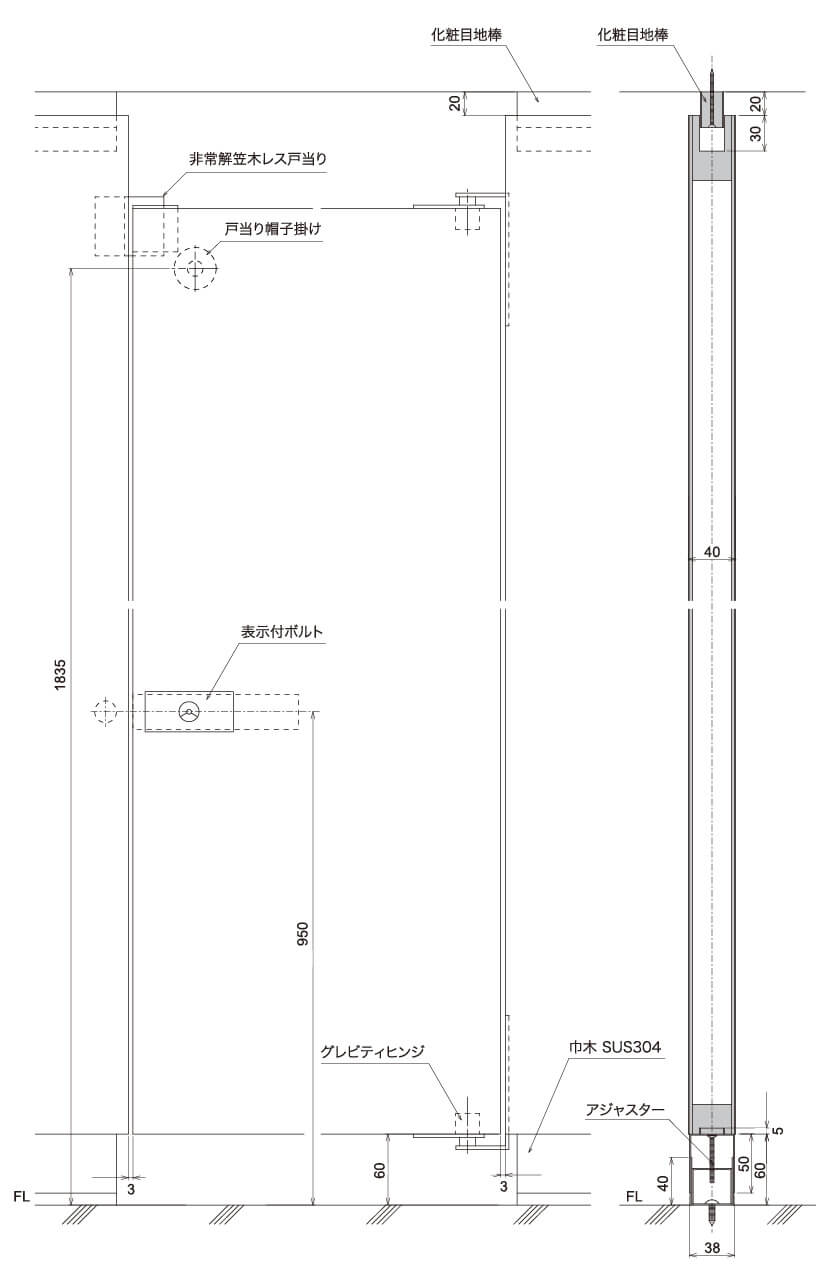

縦方向断面図

縦方向断面図

標準金具

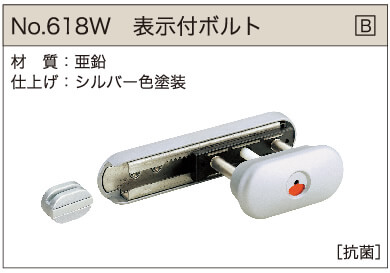

表示付ボルト

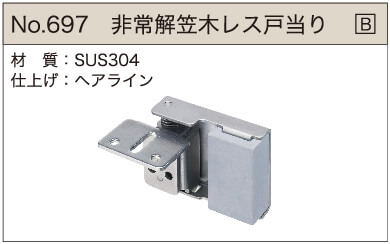

非常解笠木レス戸当り

引き戸タイプ NEW

【特徴】

  • ●開口部が広く、利用者にやさしい引戸仕様です。
  • ●わずかな力でスライド開きします。
  • ●自動的に扉が閉まる自閉式です。
  • ●フロアーレールがないハンガータイプのバリアフリー仕様です。

【パネル寸法】

  • ●有効開口:MAX950mm
  • ●ドア寸法:W1100㎜以下 DH2100㎜以下 重量30kg以下
引き戸タイプ

横方向断面図

引き戸横方向断面図

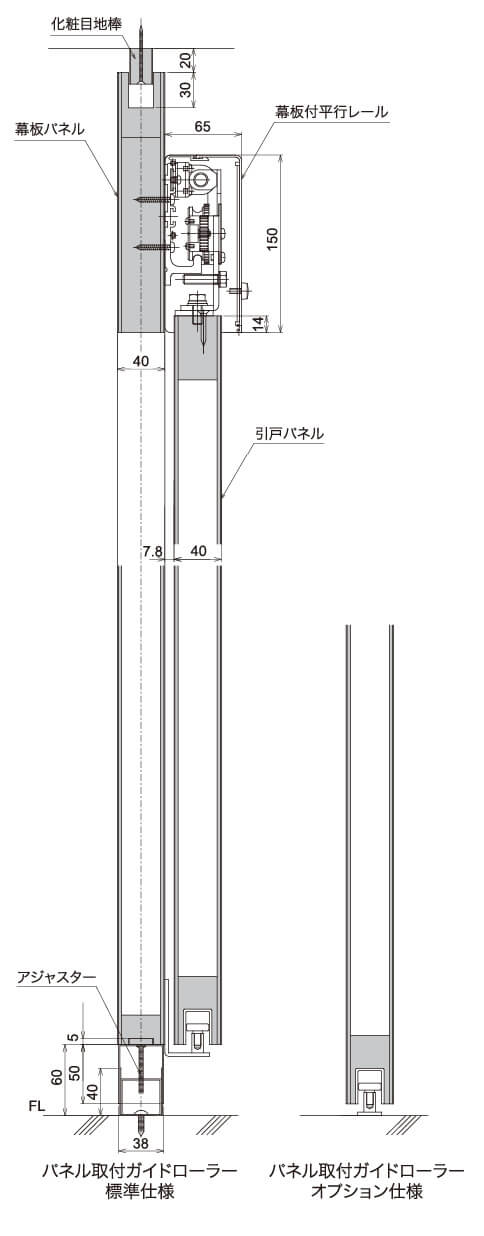

縦方向断面図

引き戸縦方向断面図

標準金具

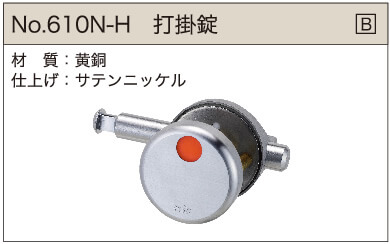

打掛錠

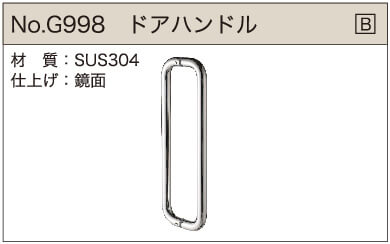

ドアハンドル

ブース用オプション金具部材一覧

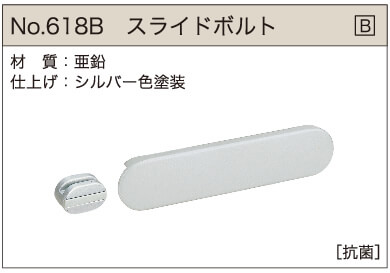

スライドボルト

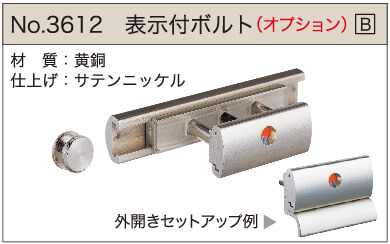

表示付ボルト

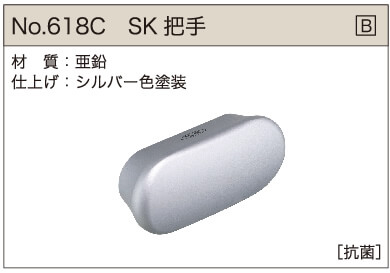

SK把手

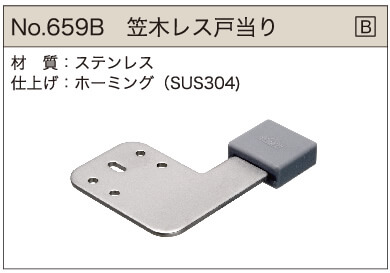

笠木レス戸当り

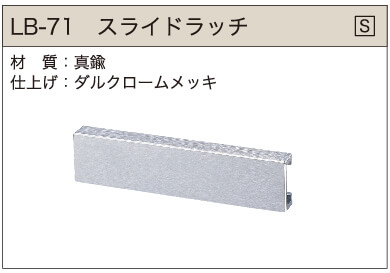

スライドラッチ

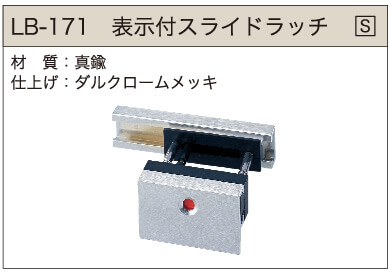

表示付スライドラッチ
SK把手
戸当り帽子掛け
