キッチン・洗面扉用 形状詳細

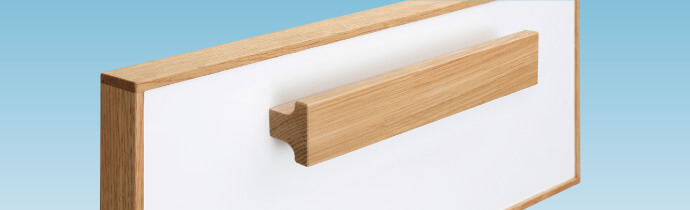

キッチン洗面扉用把手 ピュアウッドハンドル (木製把手)
PWH-NT
![PWT-T](/img/product/door/kitchen_wash/img_pwh-t.jpg)
色 | 材質 |
---|---|
ホワイトオーク | ウレタンクリア塗装 |
ウォールナット | ウレタンクリア塗装 |
ホワイトオーク | ウレタン着色塗装 |

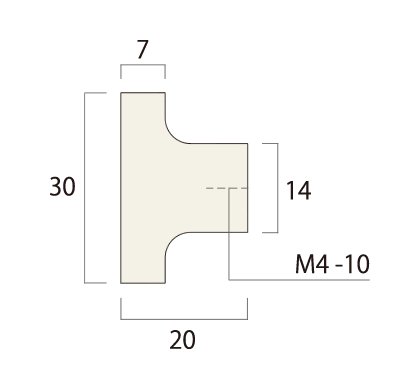

断面図(寸法単位:mm)
![PWH-T 断面図](/img/product/door/kitchen_wash/img_pwh-t_1.gif)

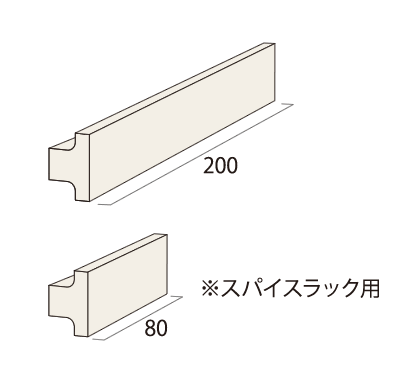

サイズ(寸法単位:mm)
![PWH-T サイズ](/img/product/door/kitchen_wash/img_pwh-t_2.gif)

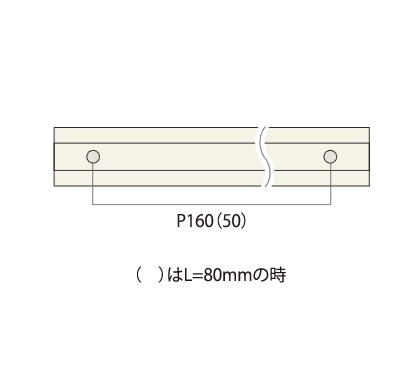

ネジ穴数位置(寸法単位:mm)
![PWH-T ネジ穴数位置(寸法単位:mm)](/img/product/door/kitchen_wash/img_pwh-t_3.gif)

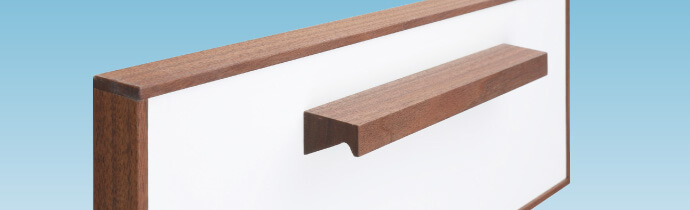

PWH-NE
![PWT-E](/img/product/door/kitchen_wash/img_pwh-e.jpg)
色 | 材質 |
---|---|
ホワイトオーク | ウレタンクリア塗装 |
ウォールナット | ウレタンクリア塗装 |
ホワイトオーク | ウレタン着色塗装 |

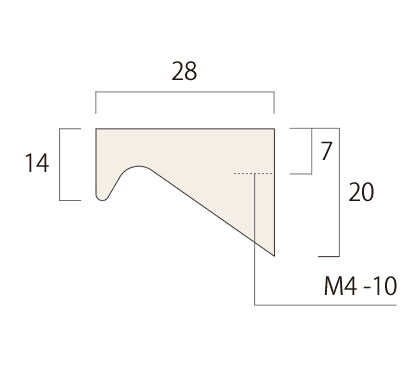

断面図(寸法単位:mm)
![PWH-E 断面図](/img/product/door/kitchen_wash/img_pwh-e_1.gif)

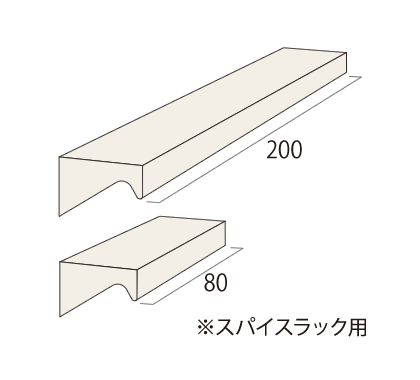

サイズ(寸法単位:mm)
![PWH-E サイズ](/img/product/door/kitchen_wash/img_pwh-e_2.gif)

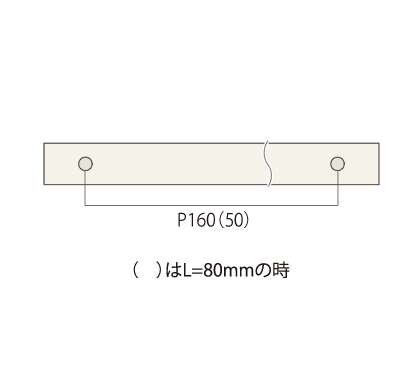

ネジ穴数位置(寸法単位:mm)
![PWH-E ネジ穴数位置](/img/product/door/kitchen_wash/img_pwh-e_3.gif)
ピュアウッド・ハンドル&ウッドフレイムド・ドアのご注意
フレイム(木口)部材と、ピュアウッド・ハンドルは、天然無垢材を使用しているためご理解ください。
- ■木目の入り方、色目が異なります。
- ■部分的に小さな節、青太、入皮などが入る場合があります。
- ■日の光など環境によって変色を生じることがあります。特に明るい色やクリア塗装品は、変色した場合目立つ恐れがあります。
- ■WF-Nのフレイム(木口)部材は扉表面材と近似色にて塗装を施してありますが、フレイム(木口)部材と扉表面材は材質が異なるため変色が生じた場合、色差が発生する恐れがあります。
キッチン洗面扉用 ティコデュアル

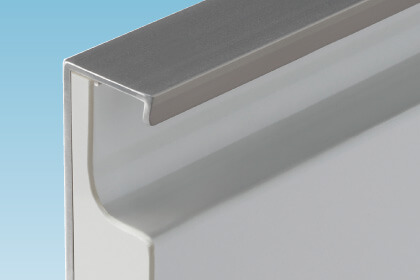

磨き仕様DU-A
表面材 | メラミン化粧板 |
---|---|
基材 | パーティクルボード |
裏面 | 化粧パーチもしくはメラミン化粧板 |
木口仕上げ | メラミン化粧板(※磨き仕様) |
サイズ | W80〜1150mm H105〜1150mm |
引手品番 | DU-SS(ステンシルバー) |

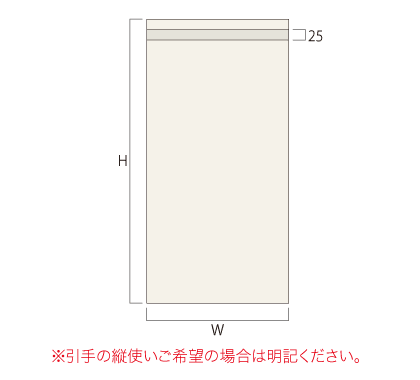

姿図(寸法単位:mm)
![DU-SS 姿図](/img/product/door/kitchen_wash/img_du-ss_1.gif)

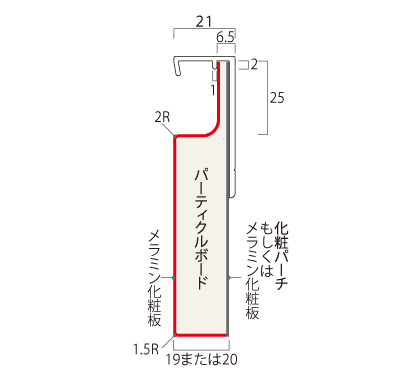

断面図(寸法単位:mm)
![DU-SS 断面図](/img/product/door/kitchen_wash/img_du-ss_2.gif)

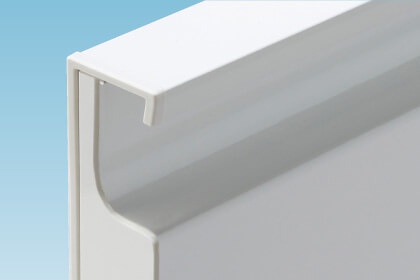

キャップ仕様DU-A
表面材 | メラミン化粧板 |
---|---|
基材 | パーティクルボード |
裏面 | 化粧パーチもしくはメラミン化粧板 |
木口仕上げ | メラミン化粧板(※キャップ仕様) |
サイズ | W80~1150mm H105~1150mm |
引手品番 | DU-WH(ホワイト) DU-IV(アイボリー) DU-LB(ライトブラウン) DU-DB(ダークブラウン) DU-BL(ブラック) 木口キャップは引手色近似色となり、引手色によっては多少の差異があります。 |
姿図(寸法単位:mm)
![DU-WH 姿図](/img/product/door/kitchen_wash/img_du-wh_1.gif)

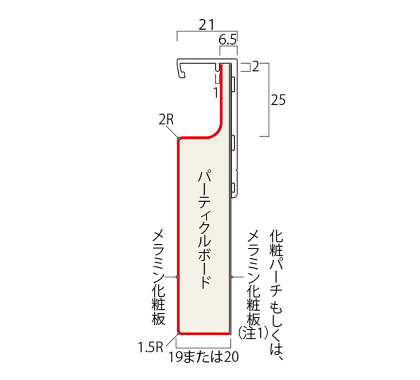

断面図(寸法単位:mm)
![DU-WH 断面図](/img/product/door/kitchen_wash/img_du-wh_2.gif)

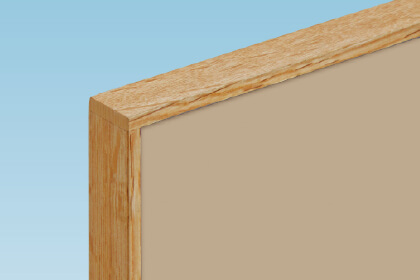

キッチン・洗面扉用 ウッドフレイムド・ドア
WF-N クリア塗装、木目近似色塗装仕様
表面材 | メラミン化粧板 |
---|---|
基材 | MDFもしくは、パーティクルボード |
裏面材 | メラミン化粧板(表面共柄) |
木口仕上げ | ホワイトオーク材 もしくは、ウォールナット材ウレタンクリア塗装 |
サイズ | W80~1200mm H80~1100mm |
その他 | 対応柄(TICO 全柄)150 点よりお選びください。 |

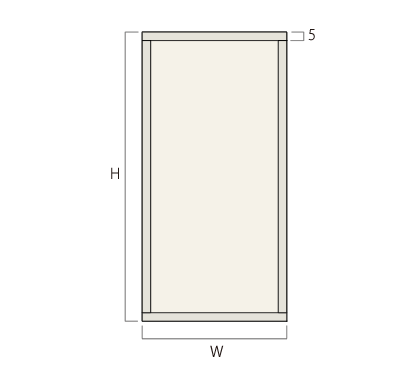

姿図(寸法単位:mm)
![WF-A 姿図](/img/product/door/kitchen_wash/img_wf-a_1.gif)
断面図(寸法単位:mm)
![WF-A 断面図](/img/product/door/kitchen_wash/img_wf-a_2.gif)

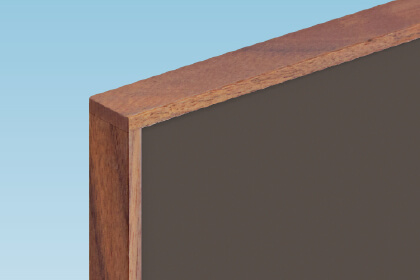

WF-NM プレミアムメタル調塗装仕様
表面材 | メラミン化粧板 |
---|---|
基材 | MDFもしくは、パーティクルボード |
裏面材 | メラミン化粧板(表面共柄) |
木口仕上げ | ポプラ材着色塗装 |
サイズ | W80~1200mm H80~1100mm |
その他 | 対応柄(TICO 全柄)150 点よりお選びください。 |

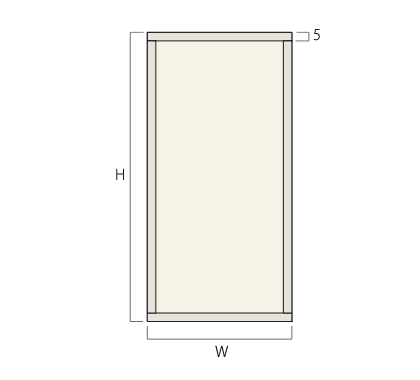

姿図(寸法単位:mm)
![WF-SO 姿図](/img/product/door/kitchen_wash/img_wf-so_1.gif)

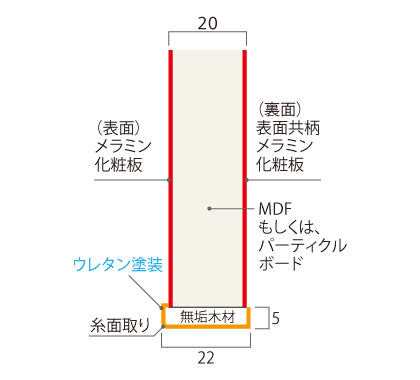

断面図(寸法単位:mm)
![WF-SO 断面図](/img/product/door/kitchen_wash/img_wf-so_2.gif)
キッチン・洗面扉用 フラットハンドル扉

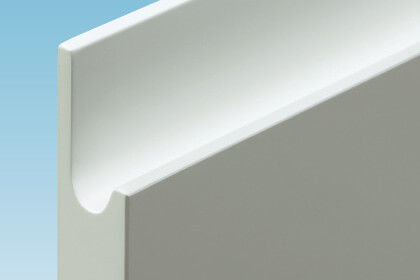

FH-KM14/FH-KM25
表面材 | メラミン化粧板 |
---|---|
基材 | MDF |
裏面 | メラミン化粧板 |
木口仕上げ | エナメル塗装(艶消し) 木口は表面柄近似色となり、表面柄によっては多少の差異があります。 |
サイズ | W80~1150mm H80~1150mm |
その他 | 木口色と表面色が違うものや柄のコントラストの激しいものは、対応できません。 ○:カタログ掲載の全てのエンボスに対応可能。「AS」「D」「G」「K」「S」 |

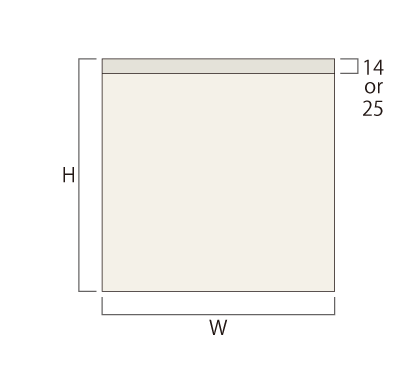

姿図(寸法単位:mm)
![FH-KM 姿図](/img/product/door/kitchen_wash/img_fh-km_1.gif)

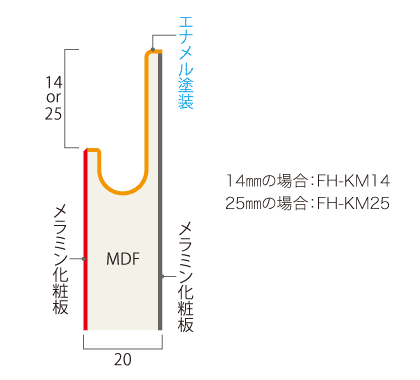

断面図(寸法単位:mm)
![FH-KM 断面図](/img/product/door/kitchen_wash/img_fh-km_2.gif)

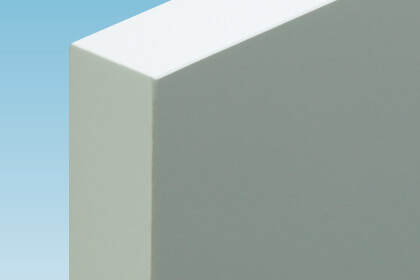

FH-KZ
表面材 | メラミン化粧板 |
---|---|
基材 | MDF |
裏面 | メラミン化粧板 |
木口仕上げ | エナメル塗装(艶消し) 木口は表面柄近似色となり、表面柄によっては多少の差異があります。 |
サイズ | W80~1150mm H80~1150mm |
その他 | 木口色と表面色が違うものや柄のコントラストの激しいものは、対応できません。 ○: カタログ掲載の全てのエンボスに対応可能。「AS」「D」「G」「K」「S」 |

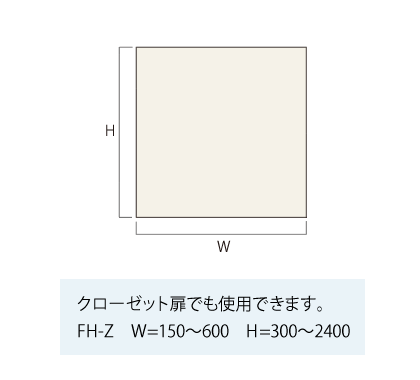

姿図(寸法単位:mm)
![FH-KZ 姿図](/img/product/door/kitchen_wash/img_fh-kz_1.gif)

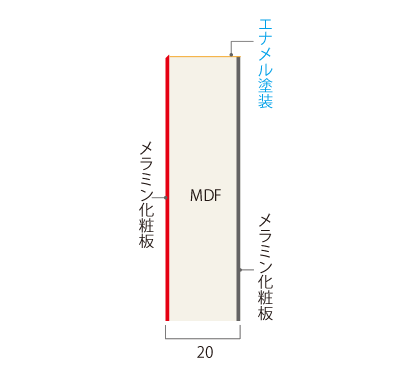

断面図(寸法単位:mm)
![FH-KZ 断面図](/img/product/door/kitchen_wash/img_fh-kz_2.gif)
キッチン・洗面扉用 ポストフォーム扉

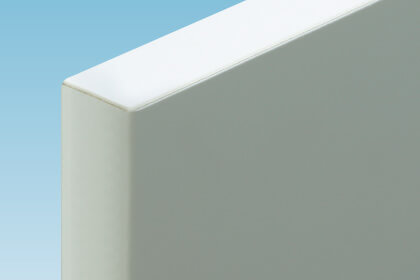

1.5R
表面材 | メラミン化粧板 |
---|---|
基材 | パーティクルボード |
裏面 | 化粧パーチもしくは、メラミン化粧板 |
木口仕上げ | メラミン化粧板 |
サイズ | W80~1150mm H80~1150mm |

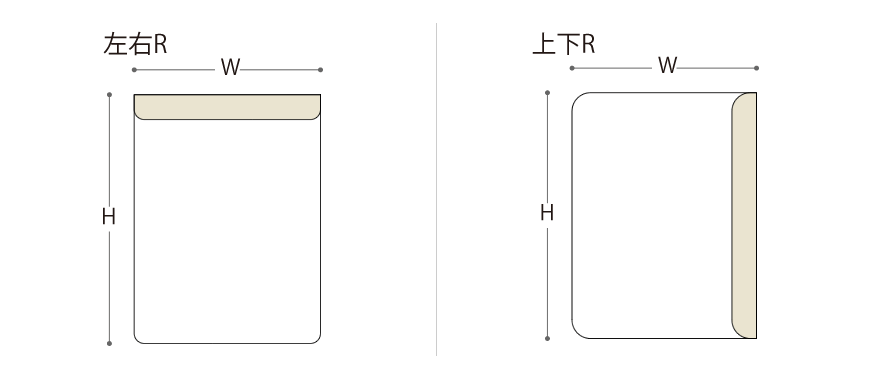

姿図(寸法単位:mm)
![1.5R 姿図](/img/product/door/kitchen_wash/img_1.5r_1.gif)

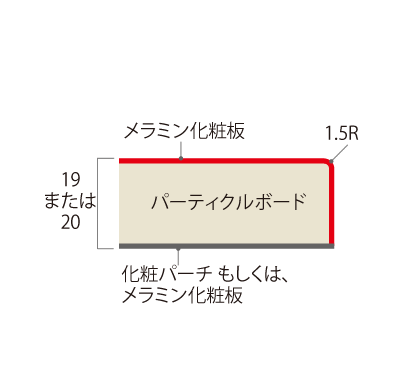

断面図(寸法単位:mm)
![1.5R 断面図](/img/product/door/kitchen_wash/img_1.5r_2.gif)

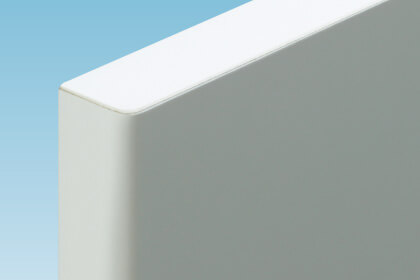

3R・6R・9R・13R
表面材 | メラミン化粧板 |
---|---|
基材 | パーティクルボード |
裏面 | 化粧パーチもしくは、メラミン化粧板 |
木口仕上げ | メラミン化粧板 |
サイズ | W80~1150mm H80~1150mm |

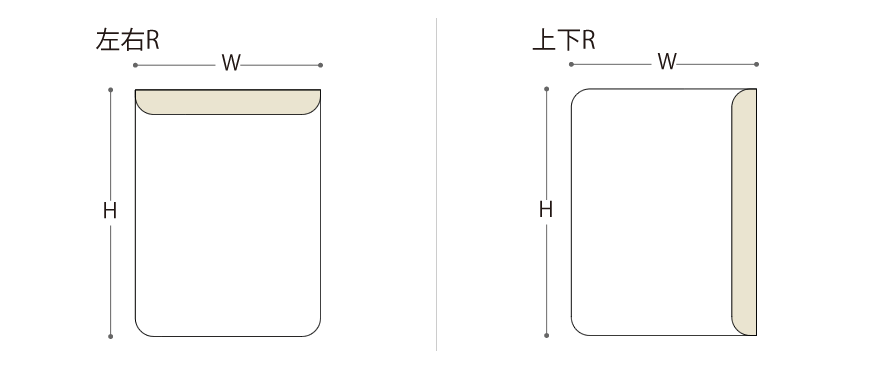

姿図(寸法単位:mm)
![3R1 姿図](/img/product/door/kitchen_wash/img_3r_1.gif)

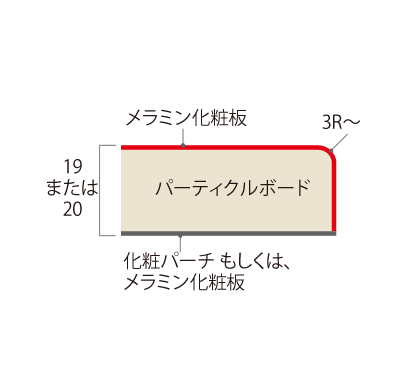

断面図(寸法単位:mm)
![3R1 断面図](/img/product/door/kitchen_wash/img_3r_2.gif)

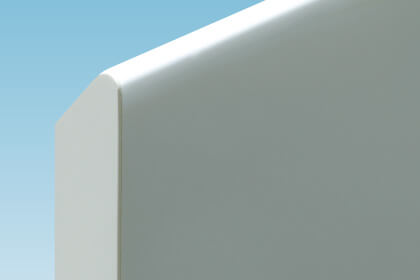

キッチン・洗面扉用 把手一体型 PFフラットハンドル扉
PF-C
表面材 | メラミン化粧板 |
---|---|
基材 | パーティクルボード |
裏面 | 化粧パーチもしくは、メラミン化粧板 |
木口仕上げ | メラミン化粧板 |
サイズ | W80~1150mm H80~1150mm |

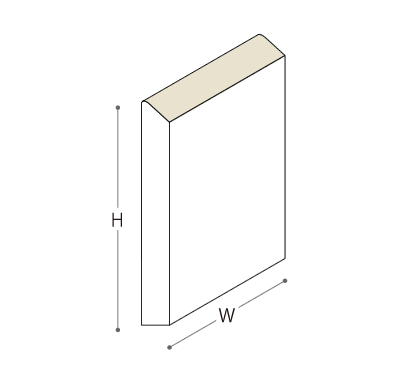

姿図(寸法単位:mm)
![PF-C 姿図](/img/product/door/kitchen_wash/img_pf-c_1.gif)

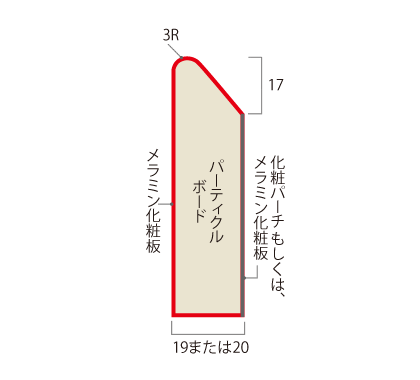

断面図(寸法単位:mm)
![PF-C 断面図](/img/product/door/kitchen_wash/img_pf-c_2.gif)
